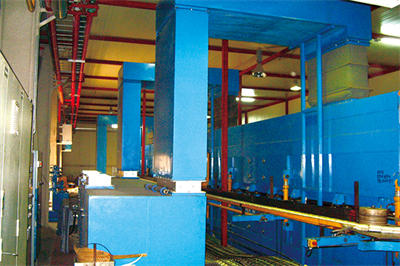

双履带温控加热系统


双履带温控加热系统为了满足发泡材料工艺要求,在连续生产线上配置了热风循环装置一套,用于双履带式层压输送机的履带连板加温。聚氨酯复合板发泡主要是以物理发泡为主,为了使发泡剂气化和气体快速增长,对整个发泡型腔需要加温控制。

主要特点:
1. 双履带机的加热分电加热,油加热,和燃气加热,蒸汽加热等方式,公司以电加热为标准。
2. 加热装置:由于喷撒在上下钢板之间的聚氨酯液体在双履带机内,需要在一定的温度下发生化学反应和熟成工艺,为了完成这样的工艺,因而要有向双履带机提供热风的设备。
3. 热风循环装置以电加热加热源,通过风管、送风机及上、下层压机形成循环通道。要生产出高品质的成品板需要双履带机履带板上的温度没有偏差,上下前后都要有相同的温度,因而供热风装置很特别,采用双履带机的方式在履带机内部加热,结合双履带机上下履带板单独提供热风以达到要求。
4. 加热系统由电加热、控制柜、热风管道、温控系统等组成。
5. 通过加热炉加热空气,使热空气通过热风管道进入双履带机内部,直接给双履带板加热,红外测温探头直接探测双履带板温度的变化提供给控制柜。
6. 通过控制柜控制使双履带机具有高精度的温控,在聚氨酯泡沫发泡固化的时候更稳定,泡沫与钢板粘和更牢固。
技术参数:

长度                                       :     33 米(具体根据履带机设计配置)
温度      : 热空气最高 70℃
温度波动误差      : ≤±2℃
加热方式      : 天然气和电加热双系统配置
链板工作温度      : 35~65℃(PU/PIR)
链板升温时间      : 小于 1.5 小时(室温15℃以上,有保温房情况下)
温升模式      : 热空气循环
加热量      : 200 千瓦每小时
循环风机风量      : 大于 16000 立方米每小时
